Основные характеристики

Серия

Zelio Logic

Тип продукта

Модульное интеллектуальное реле

Дополнительные характеристики

локальный дисплей

С

кол-во строк в программе или функциональных блоков

0…500 с FBD программирование
0…240 с язык лестничных диаграмм LADDER программирование

время цикла

6…90 ms

срок резервного хранения данных

10 лет в 25 °C

погрешность хода часов

12 минут в год в 0…55 °C
6 с/месяц в 25 °C

Проверки

(Загрузка) памяти программ при каждом включении питания

номинальное напряжение питания [Us]

24 В

Пределы напряжения питания

19,2…30 миля

Maximum supply current

190 мА (без модулей расширения)
300 мА (с расширениями)

рассеиваемая мощность, Вт

10 W с расширениями
6 W без модулей расширения

защита от включения с обратной полярностью

С

количество дискретных входов

16 в соответствии с МЭК 61131-2 тип 1

Тип дискретного входа

Резистивные

напряжение дискретного входа

24 V пост. тока

Ток дискретного входа

4 мА

частота счета

1 км² для дискретный вход

Предельный уровень коммутации напряжения в

>= 15 В для цепи дискретных входов I1...IA и IH...IR
>= 15 В для IB...IG используется как цепь дискретного входа

Предельный уровень коммутации напряжения в

<= 5 В для цепи дискретных входов I1...IA и IH...IR
<= 5 В для IB...IG используется как цепь дискретного входа

Гарантированное текущее состояние 1

>= 1.2 mA (IB...IG используется как цепь дискретного входа)
>= 2.2 mA (цепи дискретных входов I1...IA и IH...IR)

Гарантированное текущее состояние 0

<= 0.5 мA (IB...IG используется как цепь дискретного входа)
<= 0.75 mA (цепи дискретных входов I1...IA и IH...IR)

совместимость входа

3-проводн. бесконтактные PNP датчики для дискретный вход

Количество аналоговых входов

6

Тип аналогового входа

Общий режим

Диапазон аналогового входа

0...10 V
0...24 V

тип датчика температуры

NTC 10k в 25 °C
NTC 1000k в 25 °C
KTY81 210/220/221/222/250
Pt 500

макс. допустимое напряжение

30 V для цепь аналогового входа

Разрешение аналогового входа

8 бит

значение младшего значащего бита

39 mV для цепь аналогового входа

время преобразования

Время цикла интеллектуального реле для цепь аналогового входа

ошибка преобразования

+/- 5 % в 25 °C для цепь аналогового входа
+/- 6,2 % в 55 °C для цепь аналогового входа

повторяемость позиционирования

+/- 2 % в 55 °C для цепь аналогового входа

рабочее расстояние

10 м между станциями, с экранированным кабелем (датчик не развязан гальванически) для цепь аналогового входа

входной импеданс

12 кОм для IB...IG используется как цепь аналогового входа
12 кОм для IB...IG используется как цепь дискретного входа
7.4 кОм для цепи дискретных входов I1...IA и IH...IR

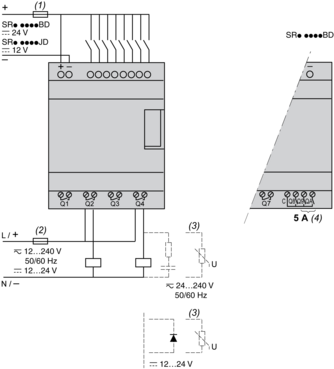

Количество выходов

10 релейных выхода

пределы выходного напряжения

24...250 V Пер. ток (релейный выход)
5...30 V Пост. ток (релейный выход)

тип контактов

Нет для релейный выход

выходной тепловой ток

5 A для 2 выходов для релейный выход
8 A для 8 выходов для релейный выход

электрическая износостойкость

AC-12: 500000 циклы в 230 В, 1,5 A для релейный выход в соответствии с IEC 60947-5-1
AC-15: 500000 циклы в 230 В, 0,9 A для релейный выход в соответствии с IEC 60947-5-1
DC-12: 500000 циклы в 24 В, 1,5 A для релейный выход в соответствии с IEC 60947-5-1
DC-13: 500000 циклы в 24 В, 0,6 A для релейный выход в соответствии с IEC 60947-5-1

коммутационная способность, мА

>= 10 мА в 12 В (релейный выход)

рабочая частота, Гц

0,1 дюйм (при Ie) для релейный выход
10 дюйм (режим холостого хода) для релейный выход

Механическая износостойкость

10000000 циклы для релейный выход

[Up] номинальное импульсное выдерживаемое на

4 кВ в соответствии с EN/МЭК 60947-1 и EN/МЭК 60664-1

часы

С

время срабатывания

10 ms (из сост. 0 в сост. 1) для релейный выход
5 ms (из сост. 1 в сост. 0) для релейный выход

соединения – клеммы

Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) полугибкий
Винтовые зажимы, 1 x 0,2...1 x 2,5 мм² (AWG 25...AWG 14) жесткий кабель
Винтовые зажимы, 1 x 0,25...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником
Винтовые зажимы, 2 x 0,2...2 x 1,5 мм² (AWG 24...AWG 16) жесткий кабель
Винтовые зажимы, 2 x 0,25...2 x 0,75 мм² (AWG 24...AWG 18) гибкий С кабельным наконечником

Момент затяжки

0,5 Н·м

Категория перенапряжения

III в соответствии с IEC 60664-1

Вес нетто

0,4 kg

Условия эксплуатации

стойкость к кратковременным перебоям

1 ms

Сертификаты

GL
C-Tick
CSA
UL
ГОСТ

Стандарты

МЭК 61000-4-2 уровень 3
МЭК 61000-4-5
МЭК 61000-4-6 уровень 3
IEC 61000-4-11
МЭК 61000-4-3
IEC 60068-2-27 Ea
МЭК 61000-4-12
IEC 60068-2-6 Fc
МЭК 61000-4-4 уровень 3

Степень защиты IP

IP20 в соответствии с IEC 60529 (клеммный блок)
IP40 в соответствии с IEC 60529 (передняя панель)

Характеристики окружающей среды

Директива по ЭМС в соответствии с IEC 61000-6-2
Директива по ЭМС в соответствии с IEC 61000-6-3
Директива по ЭМС в соответствии с IEC 61000-6-4
Директива по ЭМС в соответствии с IEC 61131-2 zone B
Директива по низковольтному оборудованию в соответствии с IEC 61131-2

помеха излучаемая/наведенная

Класс B в соответствии с EN 55022-11 группа 1

Степень загрязнения

2 в соответствии с IEC 61131-2

рабочая температура окружающей среды

-20…40 °C в невентилируемой оболочке в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2
-20…55 °C в соответствии с МЭК 60068-2-1 и МЭК 60068-2-2

Температура окружающей среды при хранении

-40…70 °C

Высота над уровнем моря

2000 м

Maximum altitude transport

3048 m

Относительная влажность

95 % без попадания конденсата или капель воды

Тип упаковки

Unit Type of Package 1

PCE

Number of Units in Package 1

1

Package 1 Height

6,800 cm

Package 1 Width

10,000 cm

Package 1 Length

13,300 cm

Package 1 Weight

379,000 g

Unit Type of Package 2

S03

Number of Units in Package 2

20

Package 2 Height

30,000 cm

Package 2 Width

30,000 cm

Package 2 Length

40,000 cm

Package 2 Weight

8,064 kg
