Работает ЗАО "Крок инкорпорейтед"

Монтаж системы резервного электроснабжения серверных помещений с монтажом ИБП APC Symmetra PX160kW.

Общие требования:

Обеспечение выполнения требований по увеличению надежности электроснабжения и удобства эксплуатации в период проведения профилактических и аварийных работ на основной сети электроснабжения.

Внедряемая электроустановка по замыслу должна была:

А) Резервная сеть - обеспечить электроснабжение критически важного серверного оборудования  серверных №1, 2, 3 и кроссовой в периоды технического обслуживания (проведения ремонтных работ) системы бесперебойного электроснабжения;

Б) ИБП APC Symmetra PX160kW - повысить общие качественные показатели надежности электроснабжения серверной №2.

Монтаж ИБП для электроснабжения серверной №2 обеспечит возможность сокращения числа локальных ИБП в стойках, высвободить место в них для размещения основного (серверного оборудования).

Характеристики внедряемой системы:

По резервной сети электроснабжения:

1.            Основное электроснабжение оборудования должно осуществляться от существующей  электрической сети объекта переменного тока номинальным напряжением 380/220В по двум независимым линиям. Переключение линий должно осуществляться в автоматическом режиме автоматом ввода резерва, расположенным в помещении Главного распределительного щита здания (ГРЩ).

2.            Общая мощность сети Ру=100 кВт, Рр=100 кВт.

3.            Количество отходящих линий в серверных помещениях 5шт., в помещении АТС – 2шт. Длина отходящих линий должна позволять подключить любую из имеющихся в помещении стоек с оборудованием. Применяемые кабели должны быть негорючими и обеспечить гибкость, необходимую для неоднократной про-кладки к оборудованию помещений. Все линии должны быть снабжены соответствующими разъемами.

4.            Щитовое оборудование скомплектовать на базе комплектующих ABB, обеспечив селективность коммутационных устройств.

По ИБП для серверной №2:

1.            Основное электроснабжение оборудования должно осуществляться от существующей  электрической сети объекта переменного тока номинальным напряжением 380/220В от существующего щита гарантированного электроснабжения (возможность электроснабжения от существующего ДГУ), расположенного на 3-м этаже здания.

2.            Общая потребляемая мощность нагрузки (серверной №2) Ру=135 кВт, Рр=135 кВт.

3.            Время автономии ИБП при нагрузке 135кВт – не менее 15 мин.

4.            Время автономии ИБП при нагрузке 80кВт – не менее 35 мин.

6.            Щитовое оборудование (щиты ЩБП1, ЩБП2) скомплектовать на базе комплектующих ABB, обеспечив точное выполнение требований изготовителя (АРС), а именно обеспечив защиту устройства плавкими вставками. Щиты ЩБП1, ЩБП2 должны обеспечивать возможность оперативного отключения устройства, отключение нагрузки, переключение нагрузки с одного ИБП на другой и подключение нагрузок минуя ИБП (режим «механический байпас»). Состояние коммутационных устройств (режимов) должно контролироваться диспетчером ЦОД посредством отображения в программе мониторинга инженерных систем (ПО MasterSCADA).

7.            Кабельные линии от источника (ИБП) к потребляющим устройствам должны быть дублированы. В серверном помещении (серверная №2) предусмотреть для каждой линии распределительный щит. Каждая потребляющий шкаф(стойка) с серверным оборудованием должен быть подключен к обоим распределительным щитам серверного помещения (дублирование питающих линий).

Требования к поряку выполнения работ:

В составе резервной сети:

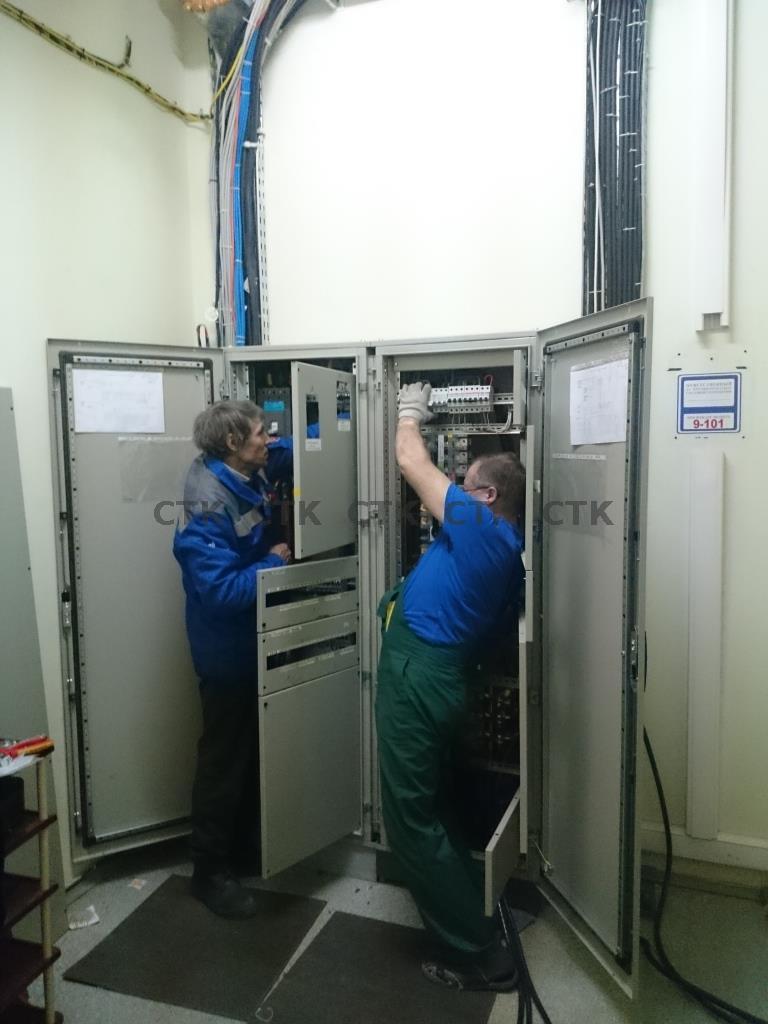

1.            В помещении ГРЩ (электрощитовой ВРУ на 1-м этаже здания) установить щит с устройством автоматического ввода резерва (АВР).

2.            Питание щита осуществить от разных секций ГРЩ.

3.            На 3-м этаже здания установить распределительный щит электроснабжения, от которого выполнить резервное электроснабжение серверных и помещения кроссовой.

4.            В каждой серверной и кроссовом помещении установить по одному щиту электроснабжения. Количество отходящих линий в помещении серверной – 5 шт., в помещении кроссовой – 2 шт.

В составе монтажа ИБП:

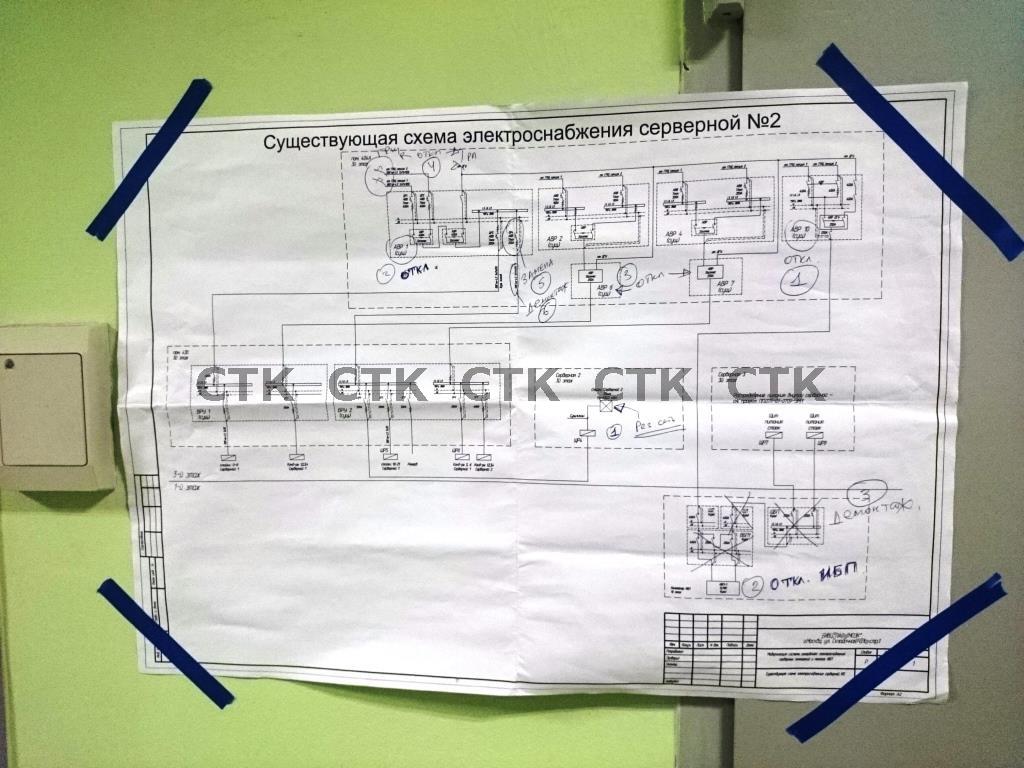

1.            Подключение ИБП произвести от существующей точки подключения серверной №2. Провести обследование существующей системы электроснабжения, проектом определить соответствие сечения питающей линии, щитового оборудования.

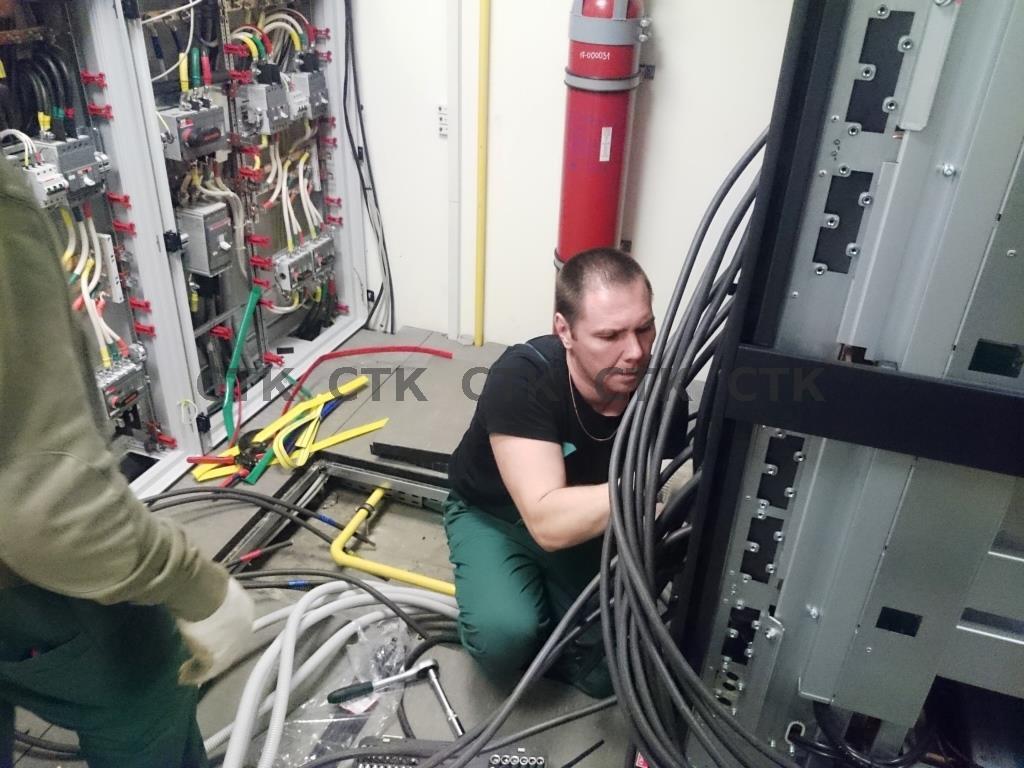

2.            Установить ИБП APC Symmetra PX160kW с АКБ, щитовое оборудование в существующем помещении ИБП.

3.            При установке нового ИБП выполнить аудит и модернизацию (при необходимости) систем пожаротушения, кондиционирования контейнера для корректной комплектности, расстановки и обеспечения режимов работы оборудования.

4.            Заменить существующее щитовое оборудование подключения существующего ИБП, для обеспечения места установки щитов нового ИБП. При этом обеспечить питание серверной №3 по временной схеме.

5.            В серверном помещении (серверная №2) предусмотреть для каждой линии распределительный щит. Каждый потребляющий шкаф(стойка) с серверным оборудованием должен быть подключен к обоим распределительным щитам (дублирование питающих линий). Система электропитания шкафов (стоек)  с серверным оборудованием должна обеспечивать возможность подключения шкафов (стоек) с мощностью потребления до 10 кВт.

6.            ИБП APC Symmetra PX160kW с АКБ, включая дополнительное оборудование, должен быть интегрирован в уже имеющуюся систему мониторинга инженерных систем на базе ПО MasterSCADA 3.7.

Работы по созданию систем должны производиться на работающем оборудовании без нарушения его работы.

Работы по подключению и наладке оборудования провести во время согласованного с заказчиком однократного отключения потребителей за время не более чем 24 (двадцать четыре) часа.

Требования к электроснабжению: Оборудование относится к электроприемникам первой категории надежности электроснабжения согласно ПУЭ.

Работы выполнены компанией "в срок", без отклонений от проекта и с выполнением всех технологических требований заказчика.
